MIDAS-S-LEL | Honeywell Midas® водород / метан LEL 0–100 %LEL
MIDAS-S-LEL — это картридж Honeywell Midas® сроком службы 1 год S для определения нижнего предела воспламенения водорода / метана (H₂/CH₄ LEL), диапазон 0–100 % LEL, каталитический, 2-летний картридж, калибруемый до 5 лет. Он подключается к извлекающему передатчику MIDAS-T-004 — а не к диффузионной головке Sensepoint XCD. Линия забора проб до 30 м FEP при ~500 мл/мин.

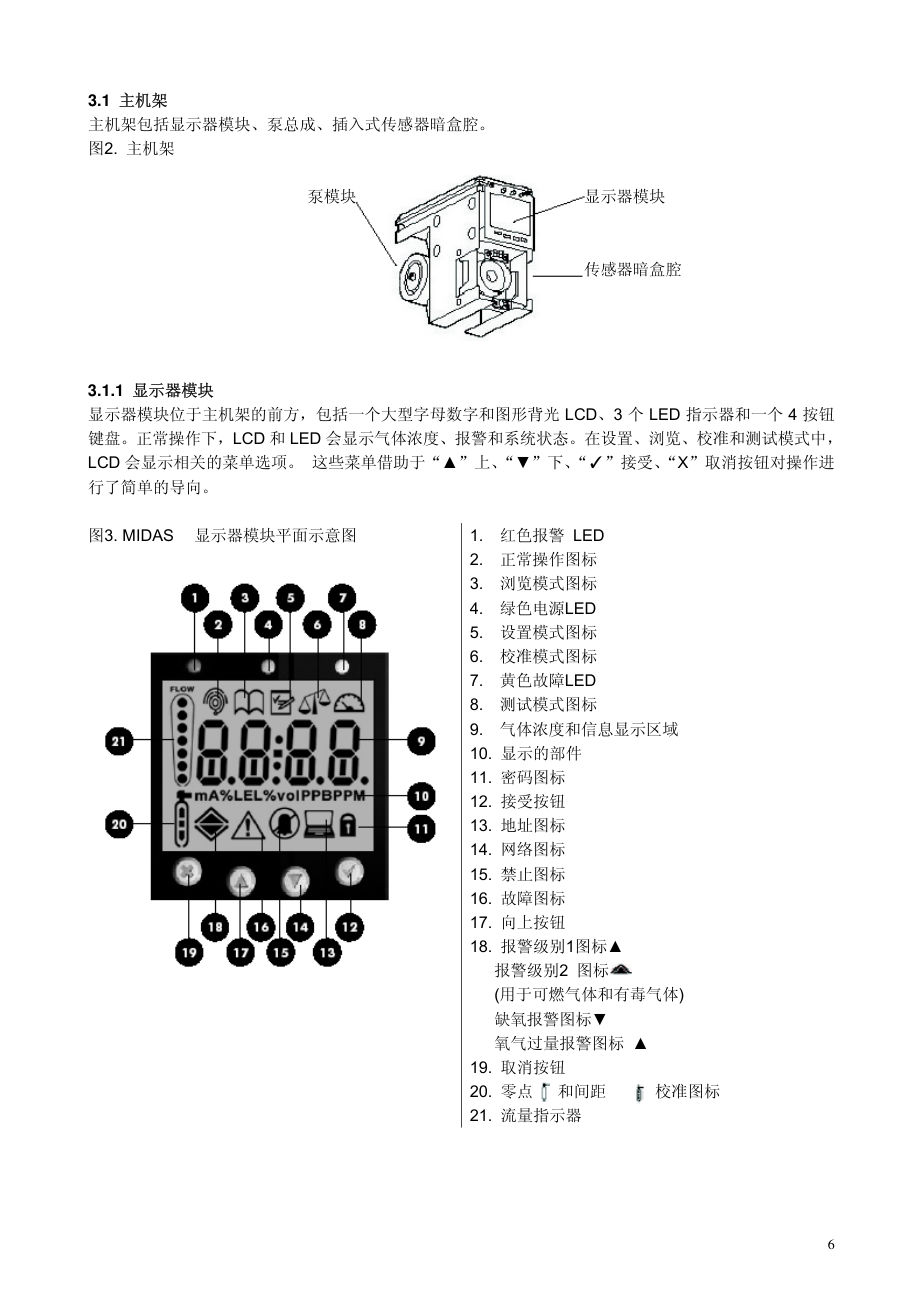

Механические и электрические схемы
Загрузки
Английский технический листАнглийское техническое руководствоКитайский даташитКитайское руководство по эксплуатацииРасшифровка артикула
| Сегмент | Значение | Этот артикул |
|---|---|---|
| MIDAS | Honeywell Midas® экстрактивный | MIDAS |
| S | 1 годовой картридж | S |
| LEL | водород / метан НКПР | LEL |

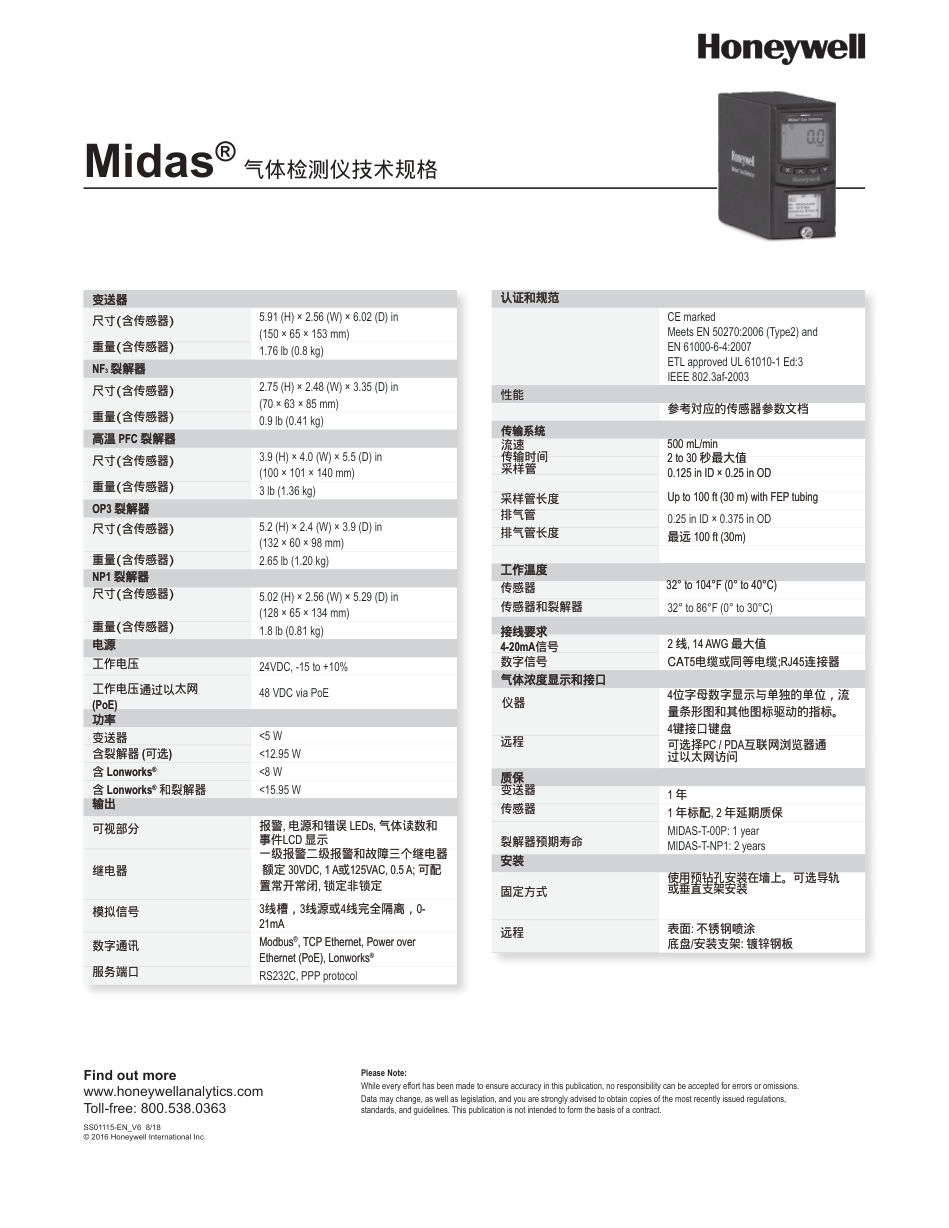

Характеристики
| Категория | Кассета · 1 год |
|---|---|
| Газ | H₂/CH₄ LEL / водород / метан LEL |
| Диапазон | 0–100 %LEL |
| Принцип | катализатор, 2-летний картридж, калибровочный до 5 лет |
| Поток | примерно 500 мл/мин |
| Длина образца | 2–30 м FEP |
| Поставка | 24 ВDC или PoE 48 В |
| Выходы | 0–21 мА 3 реле Modbus TCP/PoE |
| Температура | 0–40 °C (0–30 °C с пиролизером) |
| Размер / масса | 150×65×153 мм / 0,8 кг |
| Одобрения | CE, EN 50270, UL 61010-1, IEEE 802.3af |

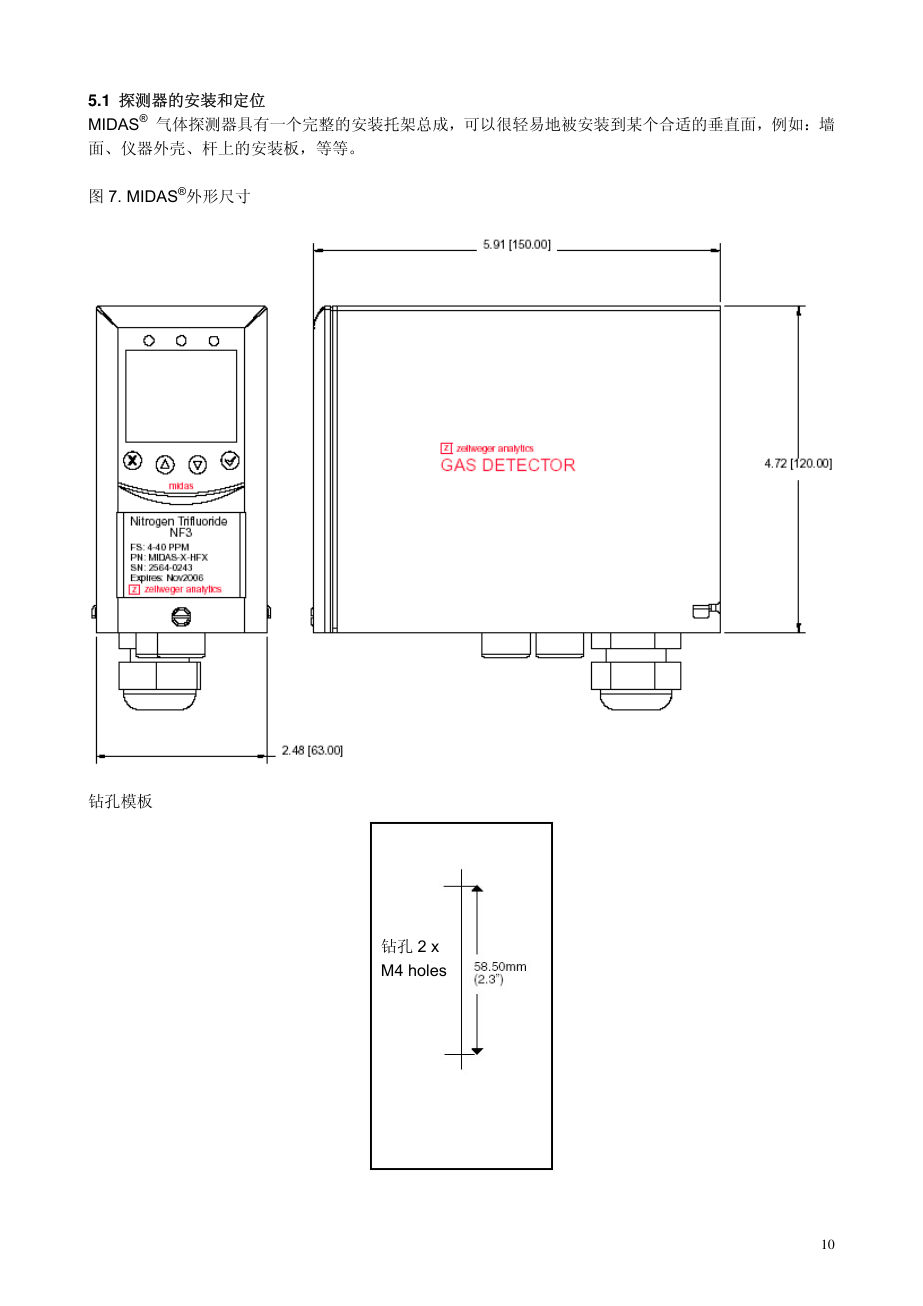

Передатчик 150×65×153 мм / 0,8 кг; NF₃ пиролизер 70×63×85 мм / 0,41 кг; пиролизер PFC высокой температуры 100×101×140 мм / 1,36 кг.
Зачем этот артикул
Midas является экстрактивным: ячейка находится в шкафу с инструментами, пока FEP забирает образец из коробки клапанов. LEL на водороде/метане использует каталитический двухлетний картридж, калиброванный до 5 лет. Пиролизируемые виды требуют MIDAS-T-00P / T-HTP / T-NP1, иначе картридж не будет считывать.
Совместимость и ЗИП
MIDAS-S-LEL совместим с MIDAS-T-004. Насос MIDAS-A-007, внутренний фильтр MIDAS-A-009. Картридж E для того же газа на 2 года — это “долговечный” брат. Примечания к калибровке сохранены product-2679.
Типовые применения
Газовые шкафы, VMB, влажные скамьи и вытяжка CVD/травления. MIDAS-S-LEL блокирует газ и срок службы картриджа; бюджетный передатчик, насос A-007 и внутренний фильтр A-009 в цикле ТО.
Сравнение
| P/N | Тип | Газ | Диапазон |
|---|---|---|---|
| MIDAS-E-LEL | Кассета · 2 года | H₂/CH₄ ПДК | 0–100 %LEL |
| MIDAS-T-004 | Экстрактивный преобразователь | MIDAS-T-004 | — |
| MIDAS-A-009 | ЗИП | MIDAS-A-009 | — |
| MIDAS-S-ASH | Кассета · 1 год | AsH₃/GeH₄ | AsH₃ 0–200 ppb / GeH₄ 0–800 ppb |
| MIDAS-S-B2H | Кассета · 1 год | B₂H₆ | 0–400 ppb |
| MIDAS-S-BR2 | Кассета · 1 год | Br₂/ClO₂ | 0–0,4 ppm |
| MIDAS-S-CFX | Кассета · 1 год | PFC | 0–40 ppm |
Монтаж и линия отбора
Настенный монтаж MIDAS-T-004 на предварительно просверленном шасси или комплект DIN-набора A-036, затем вставьте MIDAS-S-LEL. Образец 1/8"ID×1/4"OD FEP до 30 м; выхлоп 1/4"ID×3/8"OD до 30 м. Конечный фильтр 0780248 OR 1830-0055/0027 на газе. 24 VDC (−15%/ 10%) или PoE 48 V; пиролизерная нагрузка до 12,95 W. 0–40 °C, 0–30 °C с пиролизером.
FAQ
- К какой продуктовой линейке относится MIDAS-S-LEL?
- Honeywell Analytics Midas / Midas-M экстрактивная картриджная и передающая семейства.
- Интервал калибровки?
- Следуйте местным нормам и рекомендациям OEM с сертифицированным газом.
- Где находятся документы?
- Ссылки на datasheet/руководство на страницах артикула и хаба.
- Нужен ли MIDAS-S-LEL пиролизер?
- Газы, отмеченные ** (CH₂F₂, C₄F₆, C₅F₈, NF₃, CH₃F), требуют MIDAS-T-00P / T-HTP / T-NP1 плюс вентиляционную крышку.

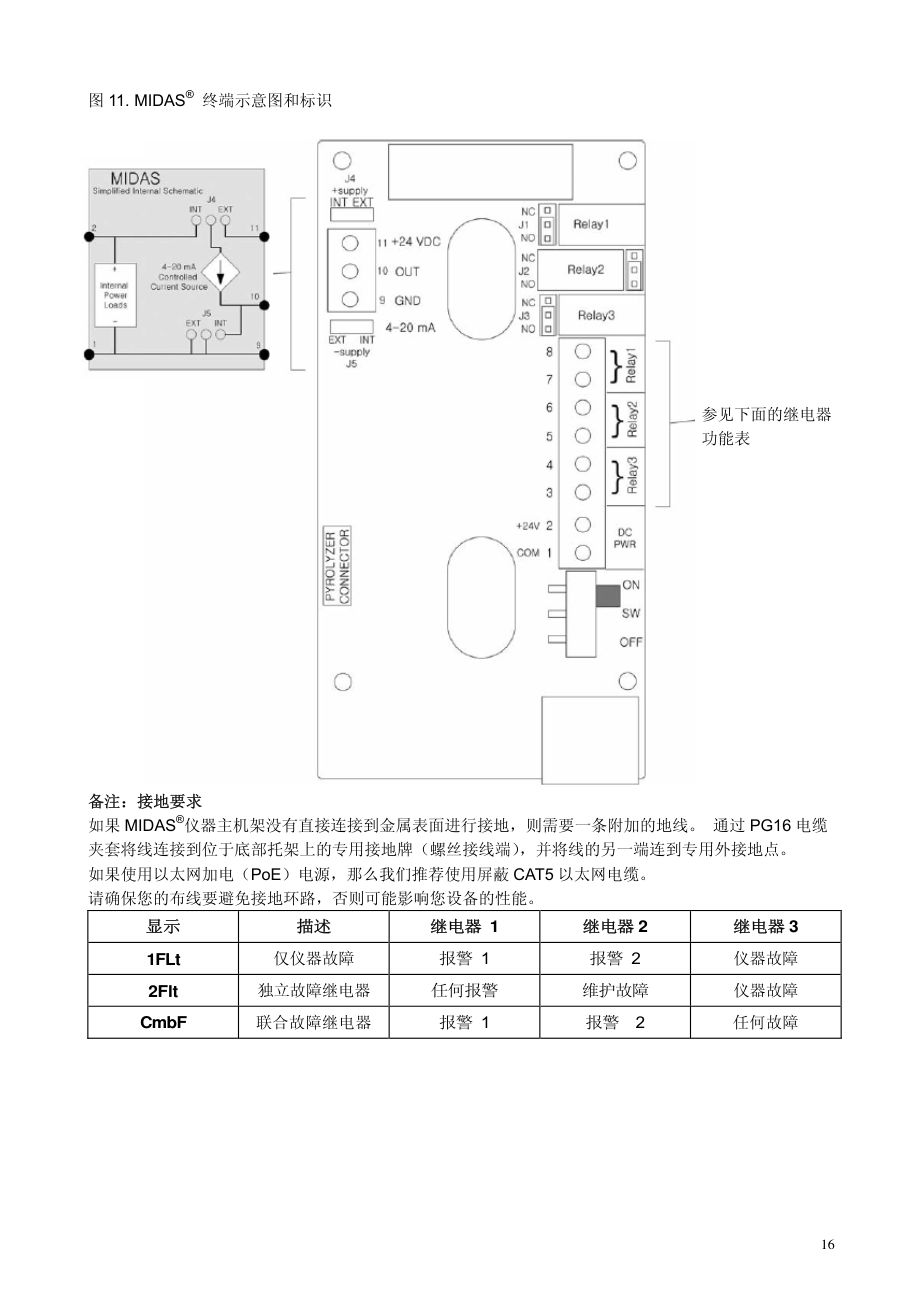

- Как подключается 4–20 мА к MIDAS-S-LEL?
- 3-проводной сток, 3-проводной источник или 4-проводная изолированная 0–21 мА; плюс 3 реле и Modbus TCP / PoE. Макс. 14 AWG.
Документы
Паспорт изделия PDF · Китайское руководство · Английское техническое руководство · Матрица семейства Midas
Цена и срок
Склад и срок — по партии. Нет кассеты E — смотрите S на тот же газ. Для пиролизных газов заказывайте пиролизёр вместе с преобразователем.
Наличие и запрос
Наличие: нет на складе — принимаем заказы; срок поставки около 16 недель. Укажите полный артикул MIDAS-S-LEL, газ/диапазон и сертификацию.
