RAEGuard 2 PID — взрывозащищённый нержавеющий хост с искробезопасным DigiPID для стационарного контроля VOC. Цифровая платформа поддерживает офлайн-калибровку сенсора и заказные диапазоны. Графический дисплей, локальные LED тревоги и трёхклавишная магнитная палочка, чтобы Ex d крышка оставалась закрытой на объекте.
Китайское руководство добавляет 10–28 VDC, 3-проводный 4–20 mA, контакты тревоги и RS-485 Modbus в версиях Diffusion или Flow Through. Брошюра называет его стационарным TVOC-детектором с ИБ PID третьего поколения, самоочисткой и внутренним циркуляционным насосом.
По таблице заказа китайской спецификации. Диапазоны настраиваются. Откройте P/N для карточки SKU.
| Модель | Отбор | Диапазон | Разрешение | P/N |
|---|---|---|---|---|
| FGM-2001 | Diffusion | 0–100 ppm | 0.01 ppm | D03-0001-C00 |
| FGM-2002 | Diffusion | 0–1000 ppm | 0.1 ppm | D03-0002-C00 |
| FGM-2001 | Flow Through | 0–100 ppm | 0.01 ppm | D03-0004-C00 |
| FGM-2002 | Flow Through | 0–1000 ppm | 0.1 ppm | D03-0005-C00 |
| Параметр | Значение |
|---|---|
| Принцип | Фотоионизация PID (не ИК) |
| Сенсор | Искробезопасный DigiPID 3-го поколения, УФ-лампа 10.6 eV |
| Отбор | Diffusion или Flow Through (внутренний насос ~500 cc/min) |
| Диапазон | 0–100 ppm (FGM-2001) или 0–1000 ppm (FGM-2002); по запросу |
| Разрешение | 0.01 ppm (100 ppm) / 0.1 ppm (1000 ppm); DigiPID также 10 ppb / 100 ppb / 1 ppm |
| Точность | ±3% F.S. преобразователя (кит. спецификация); DigiPID ±2% в точке калибровки |
| T90 | Преобразователь < 15 с (спецификация); DigiPID ~30 с диффузия / ~5 с насос (руководство) |
| Калибровка | Двухточечная (ноль, затем span). Заводская; после монтажа 24 ч, затем калибровка |
| Параметр | Значение |
|---|---|
| Питание | 10–28 VDC; ~210 mA при 24 V; < 5 W; Um 28 VDC |
| Аналог | 3-проводный 4–20 mA, подстраиваемый; нагрузка 600 Ω |
| Цифра | RS-485 Modbus; 4800 / 9600 / 19200 бод |
| Реле | Сухие контакты high / low / fault, 30 VDC 2 A, NO или NC |
| Ввод | 3/4″ NPT M; клеммы 12–24 AWG (0.2–4.0 mm²) |
| UI | Графический LCD 128×64; трёхклавишная магнитная палочка |
| Параметр | Значение |
|---|---|
| Защита | IP65 |
| Монтаж | Труба 2″ или стена; шаг 133 mm; сенсор должен висеть вертикально |
| Размер / вес | 257 × 201 × 107 mm (ВШГ), нержавейка, 3.5 kg |
| Температура | Руководство: преобразователь −20…+55 °C, сенсор −40…+55 °C |
| Влажность | 0–95 %RH без конденсата |
| Давление | 86–106 kPa |
| Допуски | Хост Ex d [ia Ga] IIC T4 Gb; сенсор Ex ia IIC T4; UL/CSA Class I Div. 1 ABCD T4; IECEx; China Ex d ia IIC T4 |
Комплект руководства: калибровочный адаптер, магнитная палочка, руководство. Наружные Flow Through объекты — добавьте погодный кожух, предобработку или осушитель. Эти комплекты не включают детектор.
Монтаж на трубу 2″ или стену (шаг отверстий 133 mm). Сенсор вертикально. На Flow Through подключите водяной фильтр-ловушку к более длинному входу.
Правила Ex d: обесточьте перед вскрытием во взрывоопасной зоне; заземлите корпус (≥4 mm², <4 Ω); используйте сальник Ex d IIC; полевой кабель ≥80 °C.
| Группа | Клемма | Маркировка | Функция |
|---|---|---|---|
| 1 Relays | 1 | ERR | Fault |
| 1 Relays | 2 | LOW | Low alarm |
| 1 Relays | 3 | HIGH | High alarm |
| 1 Relays | 4 | COM | Relay common |
| 2 Power / analog | 5 | OUT | 4–20 mA |
| 2 Power / analog | 6 | GND | 0 V |
| 2 Power / analog | 7 | +V | 10–28 VDC |
| 3 RS-485 | 8 | 485A | RS-485 A |
| 3 RS-485 | 9 | 485B | RS-485 B |
Палочка соответствует [+], [−] и [MODE]. Двухточечная калибровка: нулевой газ, затем известный span (рекомендуется изобутилен). Прибор отгружается калиброванным; после монтажа прогоните 24 часа, затем калибруйте. Руководство — не реже раз в 6 месяцев плюс местные нормы.
DigiPID можно горячо менять во взрывоопасной зоне. Снятие более 60 с даёт отказ сенсора; установите обратно, удерживайте [+] ~3 с для «replace sensor», затем [−] для перезагрузки. Только OEM-лампы и сенсоры. Регулярно чистите входной фильтр, иначе замедляется отклик.
Часть 2 руководства: DigiPID — VOC-модуль с приводом УФ-лампы и аналоговым/цифровым I/O для зон 0/1/2, IIA–IIC T4, −40…+55 °C. Горячая замена. T90 ~30 с диффузия / ~5 с насос; ±2% в точке калибровки; типичный срок 2 года. Вместе с хостом — стационарная система Ex d + ИБ.
19 вопросов: подбор/монтаж (диапазоны, клеммы, заземление, контроллер/PLC, калибровка палочкой) и полевой сервис (слот, перегрузка, насос/лампа, чистка крышки DigiPID). Вынесено с карточки товара, чтобы она была короче.
Diffusion (D03-0001-C00 / D03-0002-C00): дождевой кожух C01-3010-000, опциональный усиленный D03-0304-000.
Flow Through (D03-0004-C00 / D03-0005-C00): добавьте погодный комплект D03-0305-000, предобработку D03-0014-C00 или осушитель 081-0018-C00. Тракт осушителя — для бензола / толуола / ксилола.

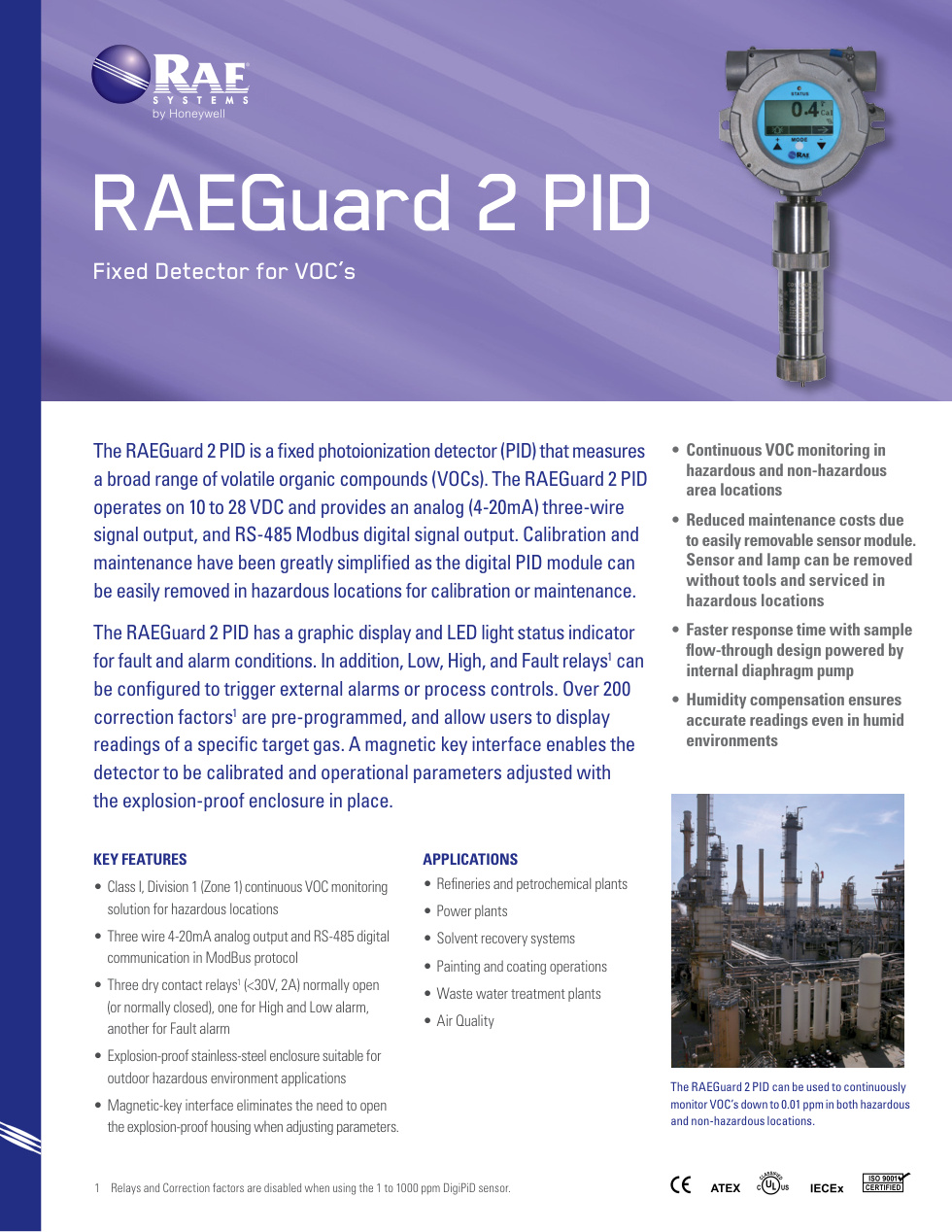

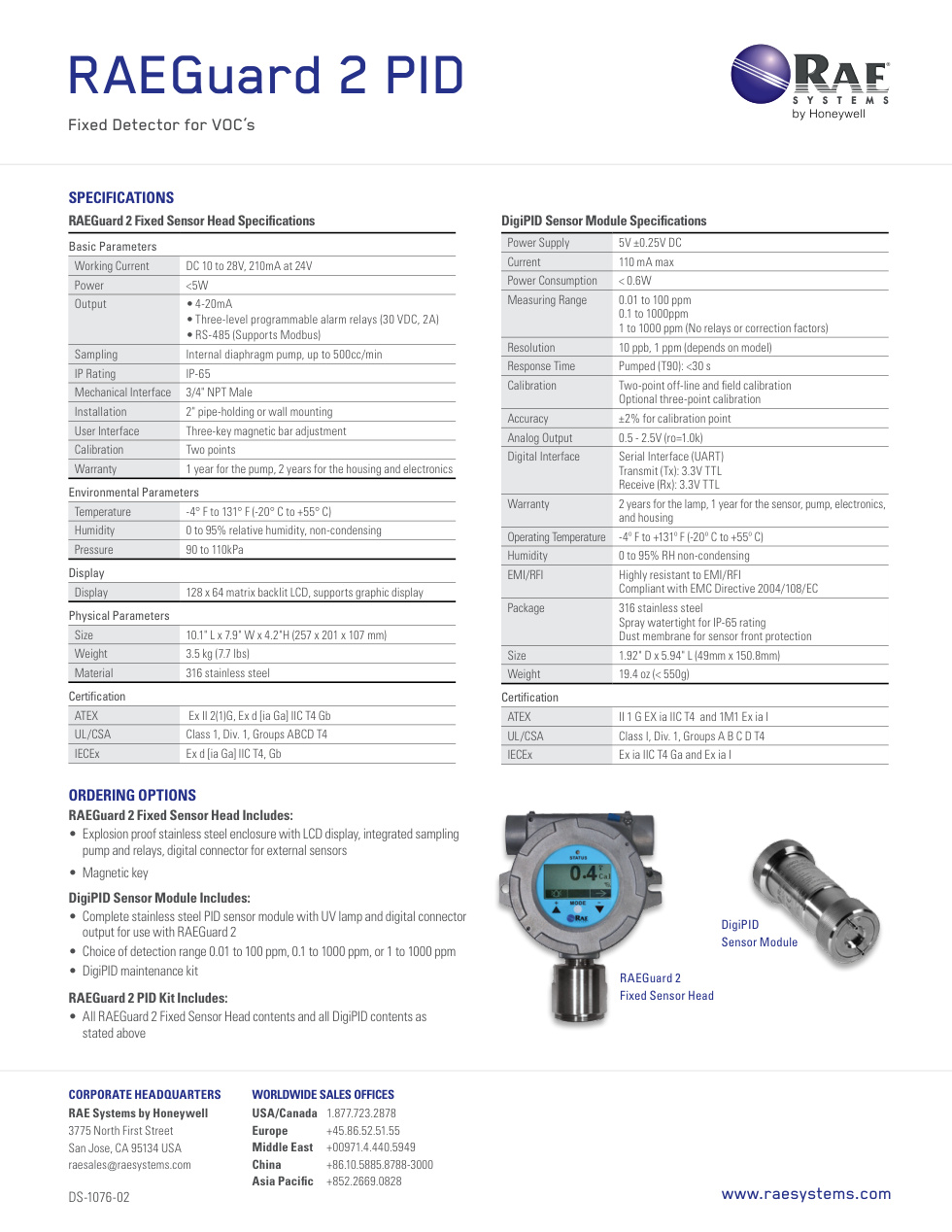

Собрано из спецификации и руководства оператора:
Только превью первой страницы в низком разрешении с лёгким размытием — чтобы узнать схему и номер. Официальные чёткие PDF выдаются после покупки. Скачивания сертификатов нет на этой странице.
Сначала выберите семейство: прибор TVOC, погодный кожух, предобработка или осушитель. Погода / предобработка / осушитель — только Flow Through и без детектора.
| P/N | Семейство | Тип | Диапазон | Описание |
|---|---|---|---|---|
| D03-0001-C00 | TVOC Gas Detector | Прибор | FGM-2001 / Diffusion / 0.01–100 ppm | FGM-2001 RAEGuard 2 PID (Diffusion) 0.01–100 ppm VOC with smart digital PID sensor |
| D03-0002-C00 | TVOC Gas Detector | Прибор | FGM-2002 / Diffusion / 0.1–1000 ppm | FGM-2002 RAEGuard 2 PID (Diffusion) 0.1–1000 ppm VOC with smart digital PID sensor |
| D03-0004-C00 | TVOC Gas Detector | Прибор | FGM-2001 / Flow Through / 0.01–100 ppm | FGM-2001 RAEGuard 2 PID (Flow Through) 0.01–100 ppm VOC with smart digital PID sensor |
| D03-0005-C00 | TVOC Gas Detector | Прибор | FGM-2002 / Flow Through / 0.1–1000 ppm | FGM-2002 RAEGuard 2 PID (Flow Through) 0.1–1000 ppm VOC with smart digital PID sensor |
| D03-3015-000 | TVOC Gas Detector | Аксессуар | — | Calibration cap |
| C01-3010-000 | TVOC Gas Detector | Аксессуар | — | Rain cover, Diffusion |
| 033-3032-000 | TVOC Gas Detector | Аксессуар | — | Magnetic wand |
| D03-2031-001 | TVOC Gas Detector | Аксессуар | — | Mounting plate, stainless steel |
| 2013-2031-001 | TVOC Gas Detector | Аксессуар | — | U-bolt clamp |
| 2036-3001-000 | TVOC Gas Detector | Аксессуар | — | RAEGuard explosion-proof cable gland kit |
| 033-2061-000 | TVOC Gas Detector | Аксессуар | — | Stopping plug 3/4" NPT M |
| 490-0804-000 | TVOC Gas Detector | Аксессуар | — | Rain-cover hose clamp (black), Flow Through — order with D03-2021-000 |
| D03-2021-000 | TVOC Gas Detector | Аксессуар | — | Rain cover, Flow Through |
| D03-3018-005 | TVOC Gas Detector | Аксессуар | — | Water-trap filter assembly / pack of 5, Flow Through |
| 490-0130-000 | TVOC Gas Detector | Аксессуар | — | Wrench M6 |
| 3006-6713-001 | TVOC Gas Detector | ЗИП | — | Sounder/beacon 3/4" NPT M, SP-07Plus, red lamp |
| 3006-6715-001 | TVOC Gas Detector | ЗИП | — | Sounder/beacon 3/4" NPT M, SP-07Plus, blue lamp |
| 3006-6744-001 | TVOC Gas Detector | ЗИП | — | HART module, UHM-01 |
| C01-0902-011 | TVOC Gas Detector | ЗИП | — | Smart digital PID sensor module (with lamp), 0–100 ppm, Diffusion |
| C01-0902-012 | TVOC Gas Detector | ЗИП | — | Smart digital PID sensor module (with lamp), 0–1000 ppm, Diffusion |
| C01-0001-000 | TVOC Gas Detector | ЗИП | — | Smart digital PID sensor module (with lamp), 0–100 ppm, Flow Through |
| C01-0002-000 | TVOC Gas Detector | ЗИП | — | Smart digital PID sensor module (with lamp), 0–1000 ppm, Flow Through |
| D03-3002-000 | TVOC Gas Detector | ЗИП | — | Sample pump assembly |
| D03-3003-000 | TVOC Gas Detector | ЗИП | — | Safety barrier assembly (mates to DigiPID module) |
| 050-0061-001 | TVOC Gas Detector | ЗИП | — | MARK2 lamp, 10.6 eV, 1/2" |
| 430-0014-001 | TVOC Gas Detector | ЗИП | — | PTFE O-ring for lamp |
| C01-3007-200 | TVOC Gas Detector | ЗИП | — | Sensor detector (includes 3 UV shields) |
| C01-2017-010 | TVOC Gas Detector | ЗИП | — | UV shield, pack of 10 |
| 411-0018-037 | TVOC Gas Detector | ЗИП | — | Polyethylene tubing / metre |
| 411-0005-000 | TVOC Gas Detector | ЗИП | — | PTFE hard tubing / metre |
| 8490-0040-000 | TVOC Gas Detector | ЗИП | — | Tag plate with chain |
| 8490-0048-000 | TVOC Gas Detector | ЗИП | — | Compression nut M20×1.5 F |
| D04-2019-000 | TVOC Gas Detector | ЗИП | — | Compression nut 1/2" NPT F |
| D03-0304-000 | TVOC Gas Detector | ЗИП | — | Heavy-duty rain cover, Diffusion (optional) |
| D03-3001-001 | TVOC Gas Detector | Сервисный узел | — | Display board assembly |
| D03-1012-000 | TVOC Gas Detector | Сервисный узел | — | Main board (instrument SN not programmed) |
| D03-1013-000 | TVOC Gas Detector | Сервисный узел | — | Interconnect board |
| D03-3005-000 | TVOC Gas Detector | Сервисный узел | — | THP assembly |
| D03-3008-000 | TVOC Gas Detector | Сервисный узел | — | 2×13-pin ribbon cable |
| D03-2006-002 | TVOC Gas Detector | Сервисный узел | — | Flameproof mesh for barrier, pack of 2 |
| 430-B083-0H0 | TVOC Gas Detector | Сервисный узел | — | O-ring, 8.5×4.5×2 mm |
| C01-2023-010 | TVOC Gas Detector | Сервисный узел | — | PTFE filter discs / 10, Diffusion — order with C01-2022-000 and C01-2021-000 |
| C01-2022-000 | TVOC Gas Detector | Сервисный узел | — | Stainless mesh, Diffusion — order with C01-2023-010 and C01-2021-000 |
| C01-2021-000 | TVOC Gas Detector | Сервисный узел | — | Sensor cap, Diffusion — order with C01-2023-010 and C01-2022-000 |
| C01-3012-000 | TVOC Gas Detector | Сервисный узел | — | Sensor cap assembly, Flow Through |
| 430-B080-0H0 | TVOC Gas Detector | Сервисный узел | — | O-ring between lamp housing and cover |
| C01-2034-005 | TVOC Gas Detector | Сервисный узел | — | Dust cover, Flow Through, pack of 5 |
| D03-0305-000 | Weather Protection Enclosure | Комплект | — | Weather Protection Enclosure KIT, RAEGuard 2 PID Flow Through |
| 500-2004-000 | Weather Protection Enclosure | Аксессуар | — | Air filter |
| D03-2030-000 | Weather Protection Enclosure | Аксессуар | — | Sealing ring cover |
| 430-B093-070 | Weather Protection Enclosure | Аксессуар | — | Sealing O-ring |
| 700-2053-000 | Weather Protection Enclosure | Аксессуар | — | Separator retaining clip |
| 400-0596-000 | Weather Protection Enclosure | Аксессуар | — | L-type push-in fitting |
| 400-0616-000 | Weather Protection Enclosure | Аксессуар | — | Quick connector |
| 490-0807-000 | Weather Protection Enclosure | Аксессуар | — | Cable clip |
| 490-0808-000 | Weather Protection Enclosure | Аксессуар | — | Sleeve |
| D03-2031-001 | Weather Protection Enclosure | Аксессуар | — | Mounting plate, stainless steel |
| D03-2029-000 | Weather Protection Enclosure | ЗИП | — | Sunshade |
| 411-0018-037 | Weather Protection Enclosure | ЗИП | — | Polyethylene tubing / metre |
| 411-0005-000 | Weather Protection Enclosure | ЗИП | — | PTFE hard tubing / metre |
| D03-3018-005 | Weather Protection Enclosure | ЗИП | — | Water-trap filter assembly / pack of 5, Flow Through |

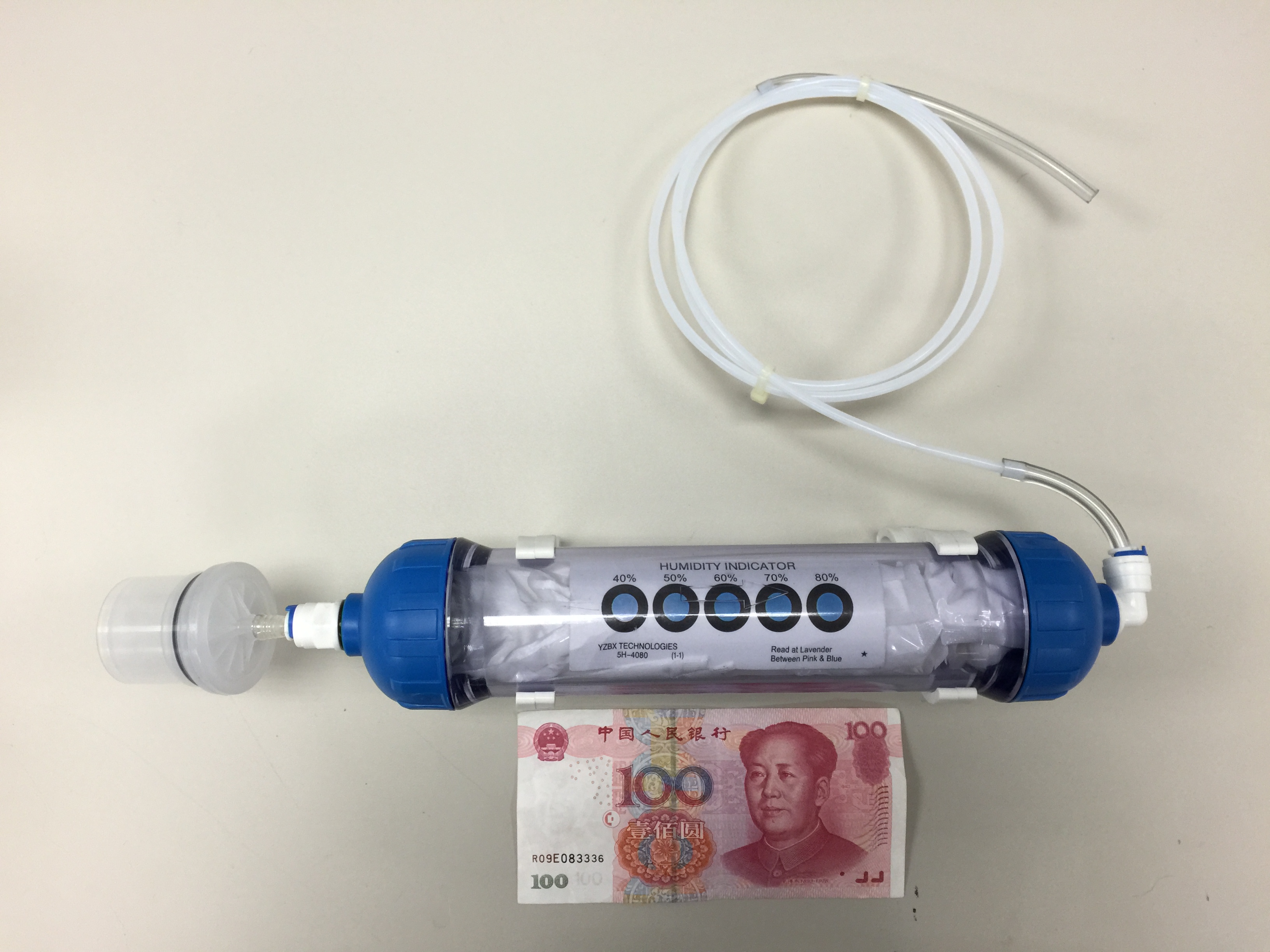

| D03-0014-C00 | Pretreatment Device | Комплект | — | KIT, air prefilter with outdoor enclosure, China |
| 600-0310-000 | Pretreatment Device | Аксессуар | — | Calcium chloride, 30 packs / bag |
| 411-0018-037 | Pretreatment Device | ЗИП | — | Polyethylene tubing / metre |
| 411-0005-000 | Pretreatment Device | ЗИП | — | PTFE hard tubing / metre |
| 490-0165-000 | Pretreatment Device | ЗИП | — | Filter |
| D03-3018-005 | Pretreatment Device | ЗИП | — | Water-trap filter assembly / pack of 5, Flow Through |

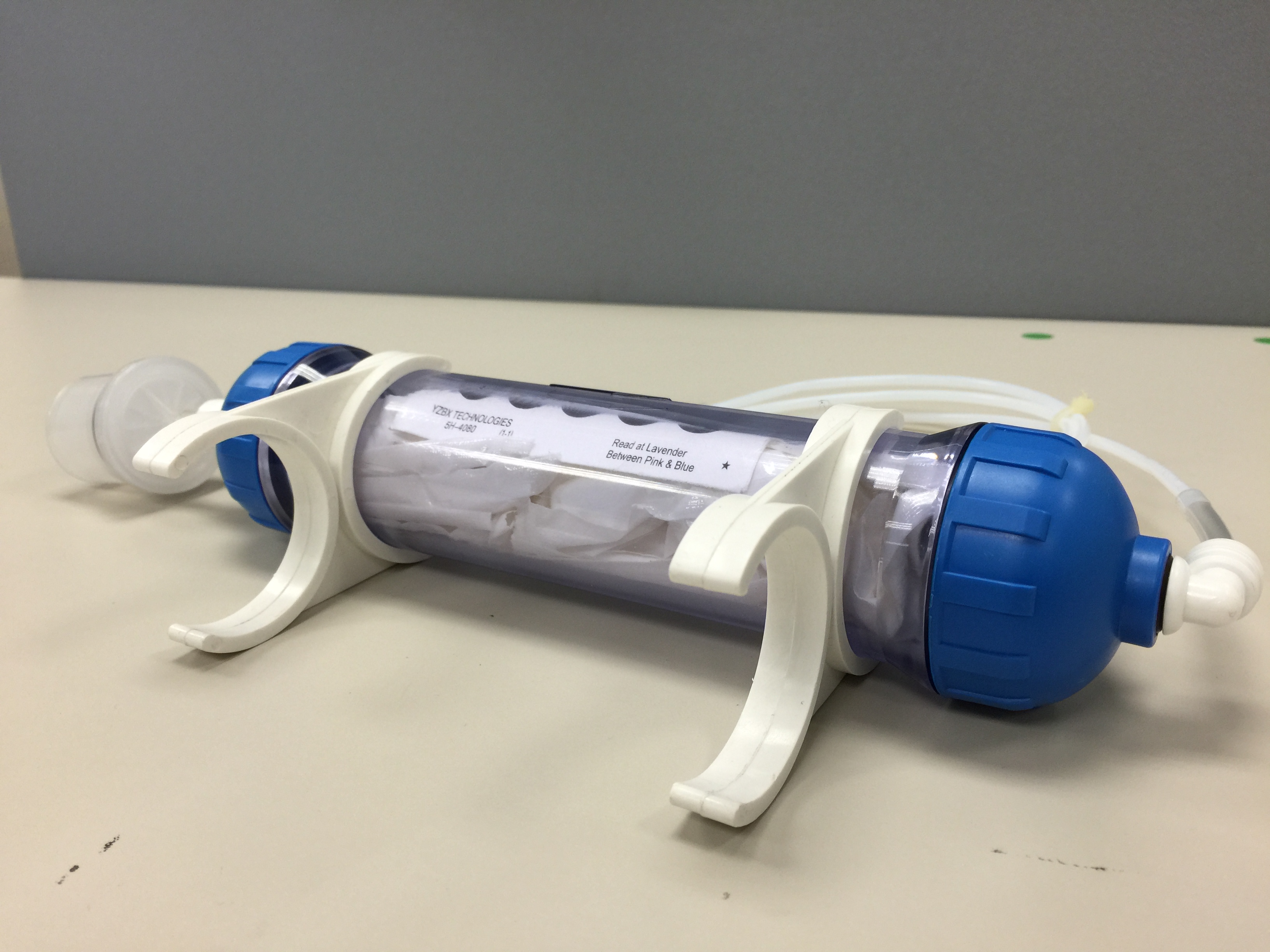

| 081-0018-C00 | Pre-filter Dryer | Комплект | — | KIT, air drying pre-filter, China |
| 600-0310-000 | Pre-filter Dryer | Аксессуар | — | Calcium chloride, 30 packs / bag |
| 411-0018-037 | Pre-filter Dryer | ЗИП | — | Polyethylene tubing / metre |
| 411-0005-000 | Pre-filter Dryer | ЗИП | — | PTFE hard tubing / metre |
| D03-3018-005 | Pre-filter Dryer | ЗИП | — | Water-trap filter assembly / pack of 5, Flow Through |
